產品描述：

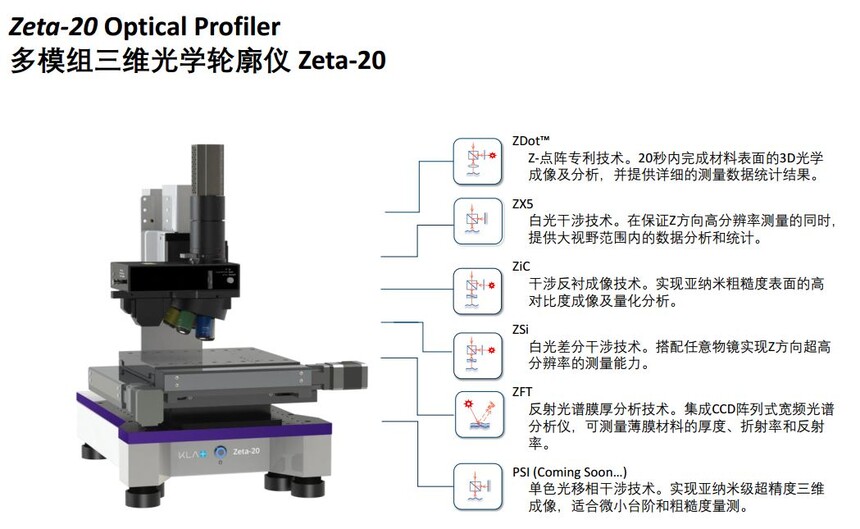

Zeta-20臺式光學輪廓儀是非接觸式3D表面形貌測量系統。 該系統采用ZDot?專利技術和Multi-Mode (多模式)光學系統，可以對各種不同的樣品進行測量：透明和不透明、由低至高的反射率、由光滑至粗糙的紋理，以及納米至毫米級別的臺階高度。
Zeta-20的配置靈活并易于使用，并集合了六種不同的光學量測技術。ZDot?測量模式可同時采集高分辨率3D數據和True Color（真彩）無限遠焦點圖像。其他3D測量技術包括白光干涉測量、Nomarski干涉對比顯微鏡和剪切干涉測量。 ZDot或集成寬帶反射儀都可以對薄膜厚度進行測量。 Zeta-20也是一種高端顯微鏡，可用于樣品復檢或自動缺陷檢測。 Zeta-20通過提供全面的臺階高度、粗糙度和薄膜厚度的測量以及缺陷檢測功能，適用于研發及生產環境。
主要功能：
采用ZDot和Multi-Mode（多模式）光學器件的簡單易用的光學輪廓儀，具有廣泛的應用
可用于樣品復檢或缺陷檢測的高質量顯微鏡
ZDot：同時采集高分辨率3D數據和True Color（真彩）無限遠焦點圖像
ZXI：白光干涉測量技術，適用于z向分辨率高的廣域測量
ZIC：干涉對比度，適用于亞納米級別粗糙度的表面并提供其3D定量數據
ZSI：剪切干涉測量技術提供z向高分辨率圖像
ZFT：使用集成寬帶反射計測量膜厚度和反射率
AOI：自動光學檢測，并對樣品上的缺陷進行量化
生產能力：通過測序和圖案識別實現全自動測量

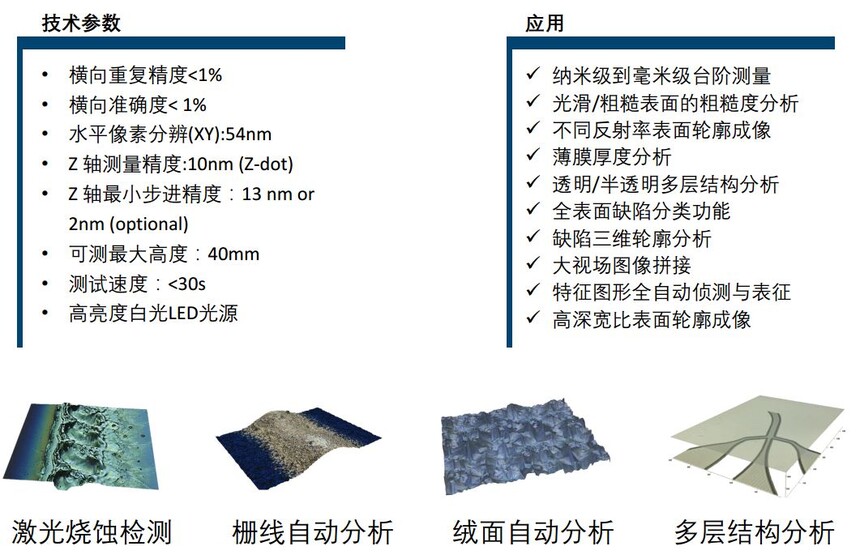

主要應用：
臺階高度：納米到毫米級別的3D臺階高度
紋理：平滑到非常粗糙表面的粗糙度和波紋度
外形：3D翹曲和形狀
應力：2D薄膜應力
薄膜厚度：30nm到100μm透明薄膜厚度
缺陷檢測：捕獲大于1μm的缺陷
缺陷復檢：采用KLARF文件作為導航以測量缺陷的3D表面形貌或切割道缺陷位置
工業應用：
太陽能：光伏太陽能電池
半導體和化合物半導體
半導體 WLCSP（晶圓級芯片級封裝）
半導體FOWLP（扇出晶圓級封裝）
PCB和柔性PCB
MEMS（微機電系統）
醫療設備和微流體設備
數據存儲
大學，研究實驗室和研究所

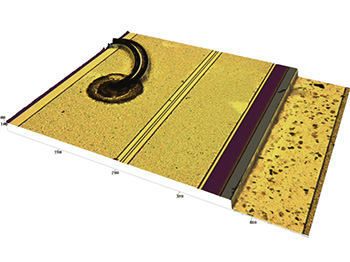

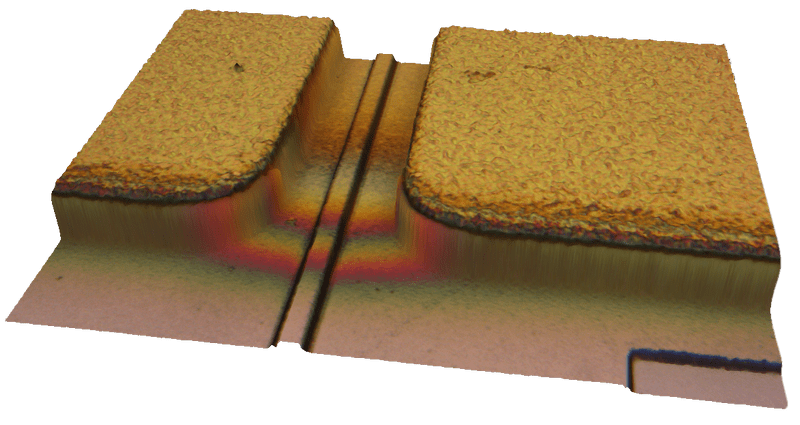

臺階高度：

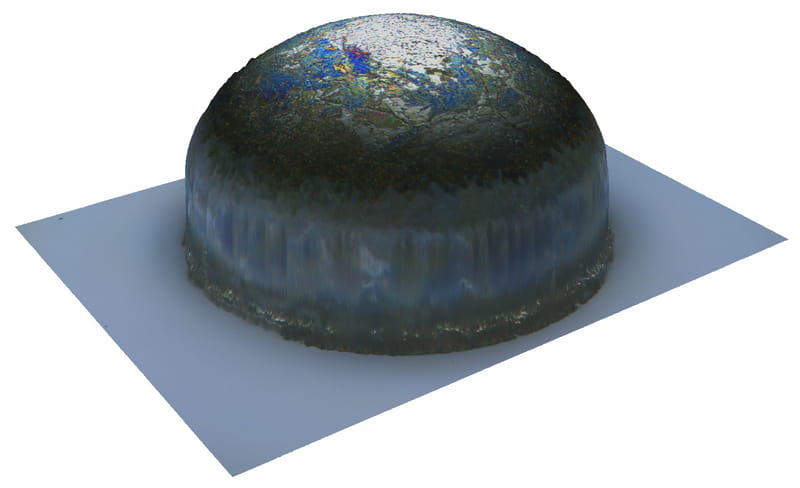

Zeta-20可以提供納米級到毫米級的3D非接觸式臺階高度測量。ZDot和Multi-Mode（多模式）光學器件提供了一系列測量臺階高度的方法。主要的測量技術是ZDot，可以快速測量從幾十納米到幾毫米的臺階高度。 ZXI干涉測量技術可以在大范圍面積上對臺階高度進行納米級到毫米級的測量。 ZSI剪切干涉測量技術可用于測量小于80nm的臺階高度。
薄膜厚度：
Zeta-20可以利用ZDot或ZFT測量技術對透明薄膜進行厚度測量。ZDot適用于測量大于10μm的透明薄膜，例如在折射率較高的基板上涂覆的光阻或微流體器件層。ZFT則采用集成寬帶反射儀適用于測量30nm至100μm的薄膜。這既適用于單層薄膜也適用于多層薄膜堆疊，用戶可以輸入薄膜屬性或者采用模型針對色譜進行匹配。

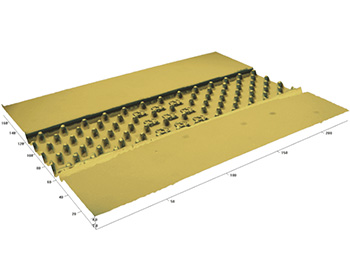

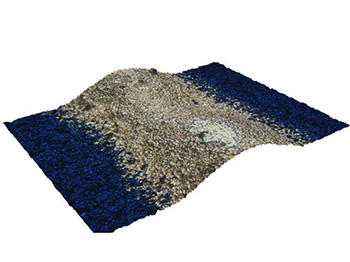

紋理：

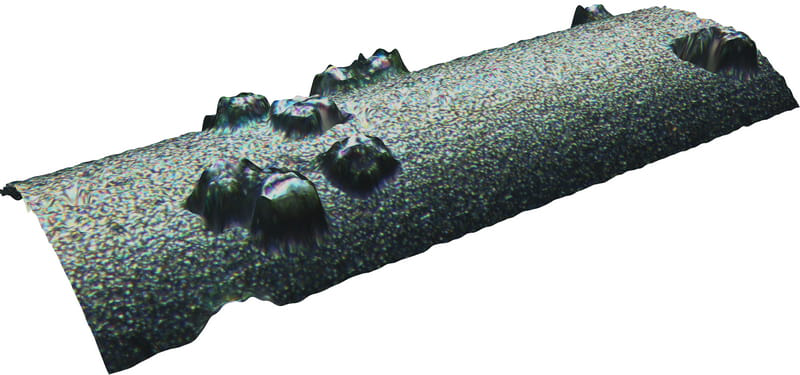

Zeta-20可以對3D紋理進行測量，并對樣品的粗糙度和波紋度進行量化。ZDot可測量從幾十納米到非常粗糙表面的粗糙度。 ZSI和干涉測量技術可以測量從埃級到微米級的光滑表面。軟件過濾功能將測量值分離為粗糙度和波紋度部分，并計算諸如均方根（RMS）粗糙度之類的參數。 Nomarski干涉對比度顯微鏡可以通過發現斜率的微小變化對非常精細的表面細節進行可視化。
外形：

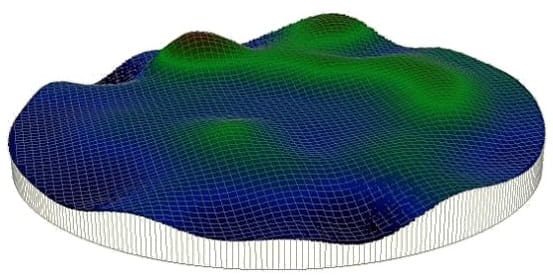

Zeta-20可以測量表面的2D和3D的形狀或翹曲。這包括對晶圓翹曲的測量，例如半導體或化合物半導體器件生產中的多層沉積期間由于層與層的不匹配是導致這種翹曲的原因。Zeta-20還可以量化包括透鏡在內的結構高度和曲率半徑。
應力：

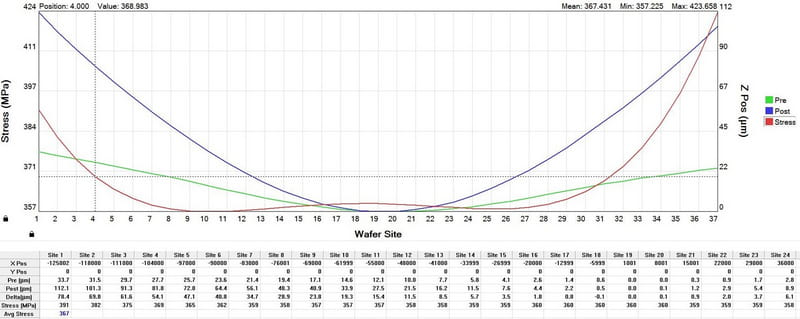

Zeta-20能夠測量在生產過程中，包含多個工藝層的半導體或化合物半導體等器件期間所產生的應力。 使用應力卡盤將樣品支撐在中性位置并精確測量樣品翹曲。然后通過應用Stoney方程，利用諸如薄膜沉積工藝的形狀變化來計算應力。 Zeta-20采用用戶定義的間隔，并沿著樣品直徑采集樣品表面的高度，然后將數據匯總并繪制樣品形狀輪廓，并以此測量2D應力。

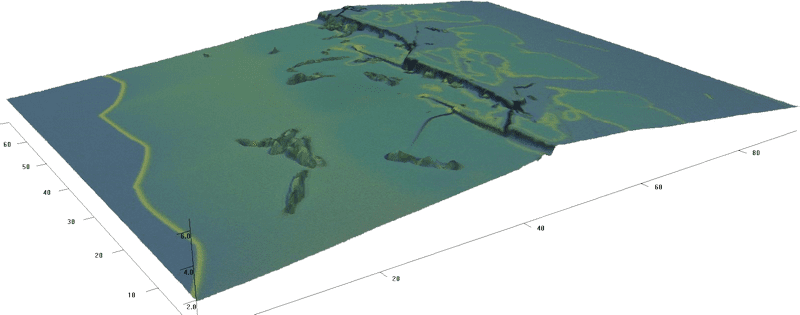

自動缺陷檢查：
Zeta-20的自動光學檢測（AOI）功能可以快速檢測樣品、區分不同的缺陷類型，并繪制樣品的缺陷密度分布。Zeta-20結合了3D測量功能，可以提供2D檢測系統無法獲得的缺陷信息，從而可以更快找到缺陷根源。
缺陷復檢：

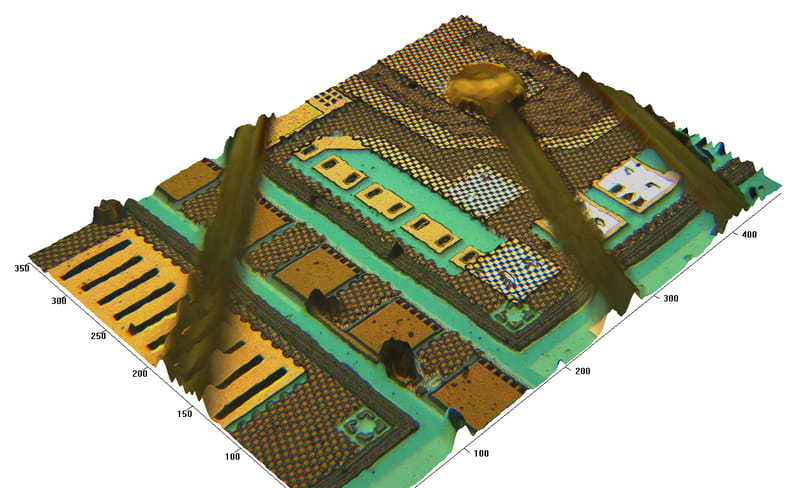

Zeta-20的缺陷復查功能采用檢測設備的KLARF文件，并將平臺移動到缺陷位置。 用戶可以使用高質量的顯微鏡對缺陷進行檢測或者對其高度、厚度或紋理等形貌進行測量。 這提供了2D缺陷檢測系統無法獲得的額外的缺陷細節。 Zeta-20還可以對缺陷做劃線標記，從而更容易在如SEM復檢設備等視野有限的設備中找到這些缺陷。

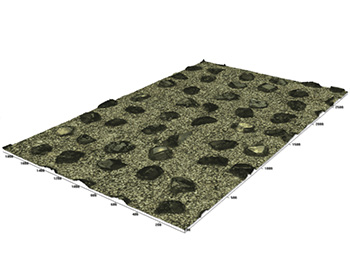

光伏太陽能電池：

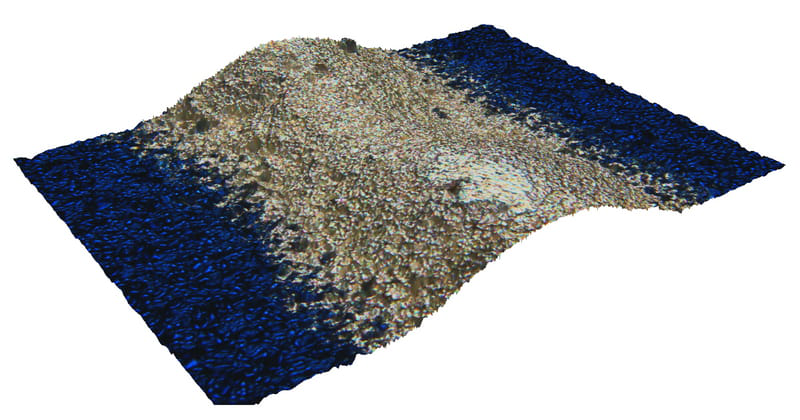

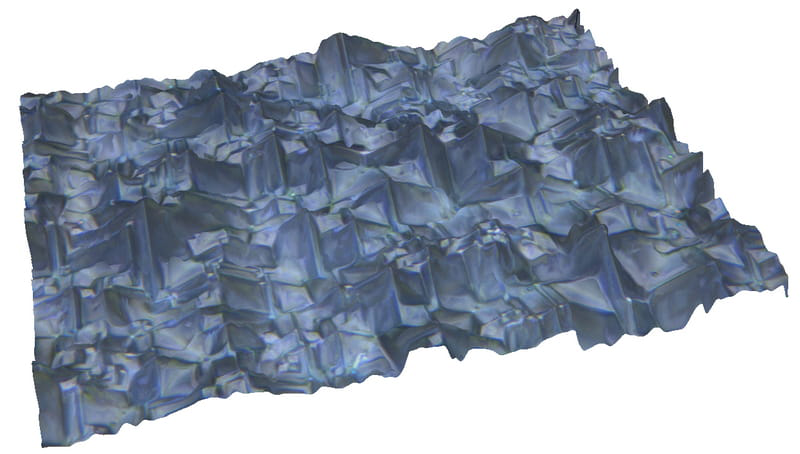

Zeta-20光學輪廓儀對于太陽能電池應用非常適合，針對電池表面反射率極低和極高的材料進行測量。 該系統可以量化對于太陽能電池的光捕獲能力至關重要的蝕刻后紋理 – 具有金字塔結構并且反射不到1％的入射光。 緊鄰紋理的是銀膠接觸線，其反射率大于90％。Zeta-20所配有的ZDot功能的測量動態范圍很高，可以同時測量反射率極高和極低的區域，并且量化銀膠線高度、寬度和對電線電阻起決定作用的沉積銀體積。 此外，Zeta-20還用于測量入廠晶圓的粗糙度、使用ZFT測量氮化物膜厚度、隔離溝槽深度，以及樣品的翹曲度、應力和3D缺陷。

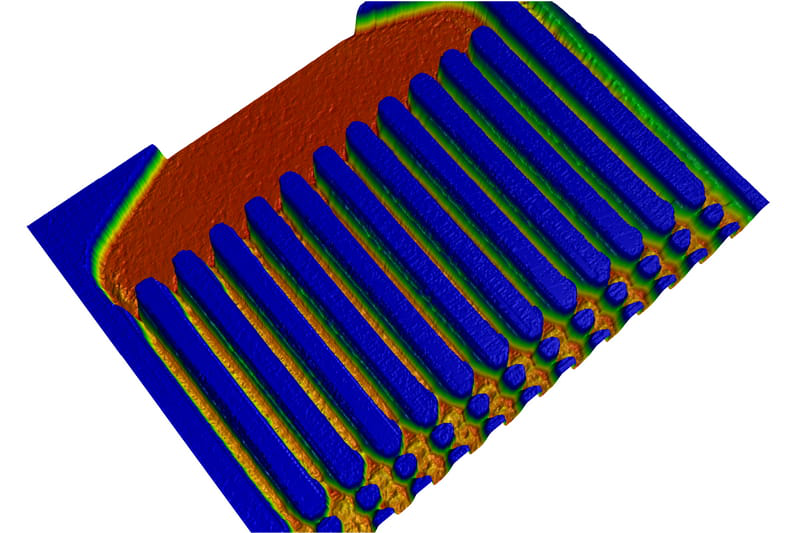

半導體和復合半導體封裝：

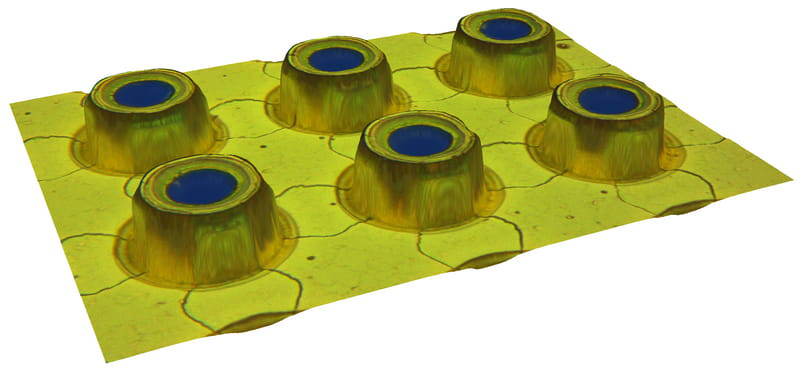

Zeta-20支持晶圓級芯片級封裝（WLCSP）和扇出晶圓級封裝（FOWLP）的量測要求。關鍵的應用技術是該系統能夠在干光刻膠薄膜完好無損的情況下對鍍銅的高度做出測量。這是透過透明的光刻膠對種子層進行測量，通過測量銅柱的高度、光刻膠的厚度以及銅柱和光刻膠的相對高度差來實現的。其他應用包括再分布線（RDL），凸塊下金屬化（UBM）高度和紋理、光刻膠開口關鍵尺寸（CD）、光刻膠厚度和聚酰亞胺厚度的測量。 還可以測量金屬觸點的共面性以確定凸塊高度是否滿足終的器件封裝連接要求。
印刷電路板（PCB）和柔性PCB：
Zeta-20的動態范圍很大，這使得該系統無需改變配置就可以對表面粗糙度和臺階高度進行從納米級到毫米級的測量。它可以測量像銅之類的高反射率薄膜以及PCB上常見的透明薄膜。 Zeta-20支持針對盲孔（的高度和寬度）、線跡和熱棒，以及表面粗糙度等關鍵尺寸的測量。

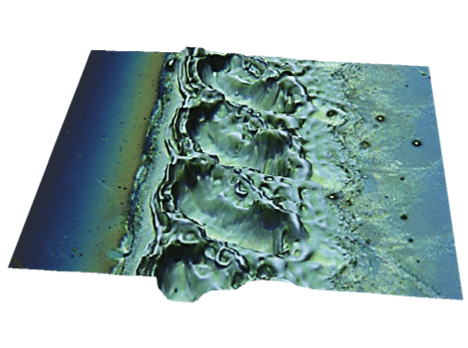

激光燒蝕：
Zeta-20可以測量在激光表面處理后對半導體、LED、微流體器件、PCB等引起的形貌變化。激光已在半導體、LED和生物醫學設備等行業中被用于精密尺度微加工和表面處理。 對于半導體工業，測量晶圓ID標記的高度和寬度至關重要，這確保其在多個不同的工藝步驟中可以被成功讀取。Zeta-20可通過柔性電路和晶圓上的孔測量高縱橫比的臺階高度。它還可以測量太陽能電池隔離溝槽的深度和寬度從而提高器件效率。
微流體：
Zeta-20能夠測量由硅、玻璃和高分子等材料制成的微流體裝置。該系統可以對通道、井和控制結構的高度、寬度、邊緣輪廓和紋理進行量化。Zeta-20還可以在透明頂蓋板密封后對終設備進行測量 – 對折射率的變化進行補償并且對使用蓋板引起的的應力變化進行量化。
生物技術：
Zeta-20非常適用于生物技術應用，可以針對各種樣品表面的納米級到毫米級特征為其提供非接觸式測量。Zeta-20可以用于測量生物技術設備中的深井深度之類的高縱橫比臺階。 此外，利用其高數值孔徑物鏡和分辨反射率極低樣品的能力，該系統還可以測量藥物輸送的微針陣列結構。
數據存儲：
Zeta-20 CM專用于測量磁盤邊緣幾何形狀并對磁盤上的污染或損壞進行檢測。在磁盤的邊緣，頂面和側壁之間的過渡必須是平滑倒角，否則磁盤邊緣湍流可能導致讀寫磁頭在磁盤上的致命碰撞。該系統配置包括可傾斜平臺，在邊緣測量和檢測期間對磁盤進行旋轉。
Zeta-20 Optical Profiler 選項可供選擇，配合您的新產品，或后續使用。
Zeta薄膜厚度：
Zeta-20配有集成寬帶光譜儀，可用于測量 30納米至100微米的透明薄膜厚度。用戶可以從材料數據庫中選取的折射率值，該系統能夠測量單層或多層堆疊膜厚度。并且可以繪制整片樣品上的薄膜厚度分布用以確定樣品的均勻性。
ZFT適用于一些反射率極低（例如反射率小于0.1%）的表面。許多薄膜厚度儀器依賴鏡面反射光來計算相變或其他參數，因此難以從這些類型的表面獲得信號。而該系統采用寬帶白光和垂直入射照明并因此適用于各種反射率低的光學透明薄膜。
Zeta垂直掃描干涉測量技術：
當與壓電平臺和干涉物鏡結合使用時，Zeta-20支持相位掃描干涉測量技術（PSI）和垂直掃描干涉測量技術（VSI）。PSI可以快速測量從埃級到幾百納米的臺階高度。VSI則可以測量從幾百納米到幾百微米的臺階高度。兩者都可以優于納米級分辨率，并且與物鏡的數值孔徑無關。

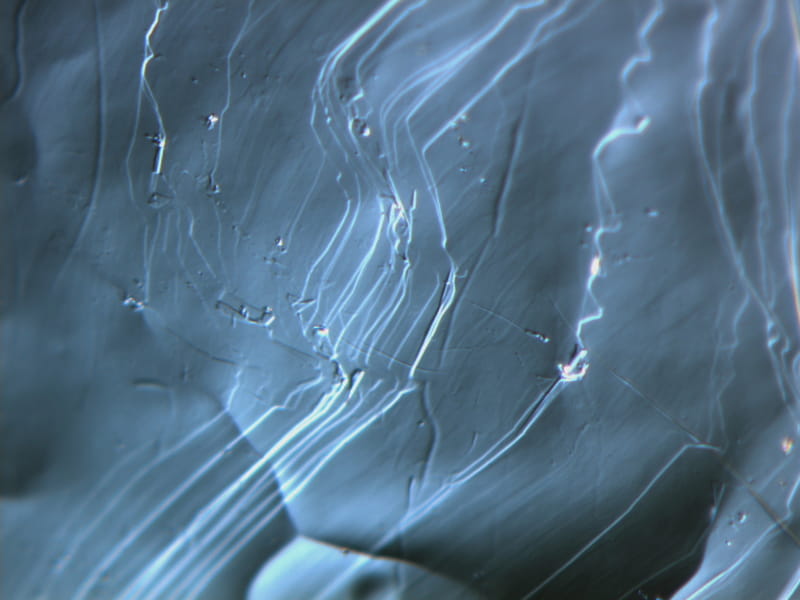

Zeta干涉對比度：
Zeta-20利用Nomarski差分干涉對比顯微鏡可以提供精細表面細節的增強成像。 Nomarski顯微鏡使用偏振和棱鏡來改變相位，以增強樣品表面上的斜率變化。 這樣可以對超光滑表面上的缺陷（如單層污染物）進行可視化。 ZIC掃描模式將斜率的變化與另一種技術測量的粗糙度相關聯，并將這些圖像轉換為亞納米級粗糙度的定量測量。
Zeta剪切干涉測量技術：
Zeta-20剪切干涉儀測量技術（ZSI）采用增加相位變化來增強ZIC測量。 通過收集多個不同相位的圖像，然后采用高級算法進行處理以完成具有埃級分辨率的表面形貌的定量測量。 該技術不需要干涉物鏡，也沒有Z平臺掃描，從而可以實現從埃級到80nm的高分辨率測量。
