產品描述

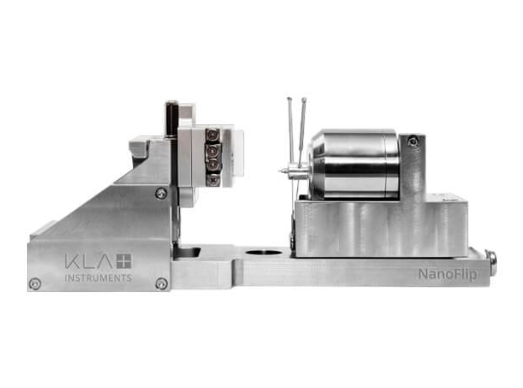

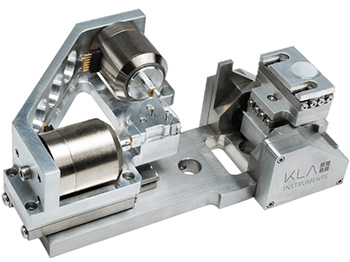

NanoFlip配備高精度的XYZ移動馬達，以定位樣品進行測試，并配備翻轉機構，以定位樣品進行觀察成像。InView軟件標配一套包括多種測試協議的測試方法，且支持用戶創建自己獨特的測試方法。InForce 50作動器在真空和氣氛條件下表現同樣出色。InView 軟件可以記錄SEM或其它顯微鏡圖像，并與力學測試數據同步。革命性的FIB-to-Test技術容許將樣品傾斜90°，實現從FIB到壓痕測試的無縫轉換，而無需重新安裝樣品。
產品特色

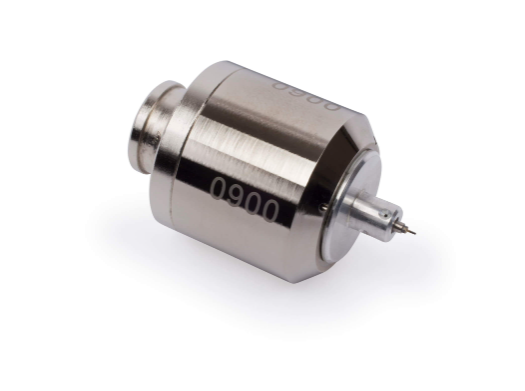

InForce 50作動器采用電容式位移傳感和電磁力驅動，且壓頭易于更換
InQuest高速控制器電路，數據采集速率可達100kHz，時間常數最快為20μs
XYZ運動系統實現樣品定位
SEM視頻采集實現SEM圖像和力學測試數據同步
獨特的壓頭校準系統，集成在軟件中，可實現快速、準確的壓頭校準
InView設備控制和數據處理軟件，與Windows?10兼容，可選測試方法開發工具，實現用戶自定義實驗
產品應用
硬度和模量測試（基于Oliver-Pharr模型）
連續剛度測量
快速材料力學性能成像
ISO 14577硬度測試
納米動態力學分析(DMA)
定量劃痕和磨損測試
適用行業
大學、科研實驗室和研究所

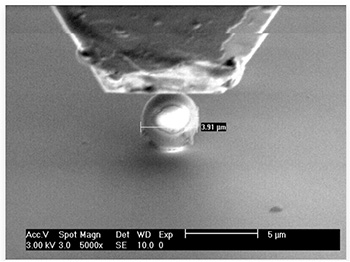

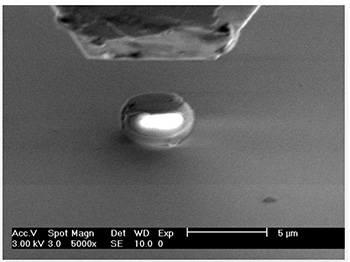

微柱和微球制造
MEMS：微機電系統
材料制造（壓縮/拉伸/斷裂測試）
電池和組件制造

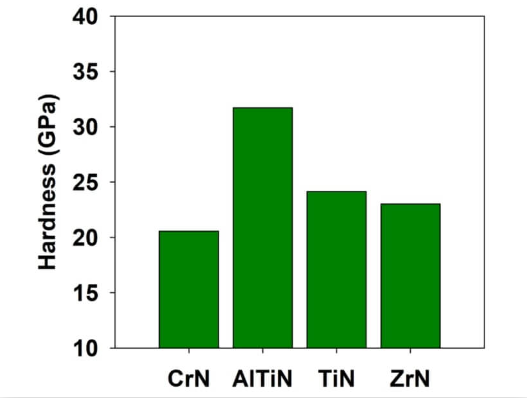

硬度和模量測量（基于Oliver-Pharr模型）
NanoFlip納米壓痕儀可測量從超軟凝膠到硬質涂層的各類材料的硬度和模量。對這些性能進行高通量的評估，可以為產線提供可靠的質量管理。

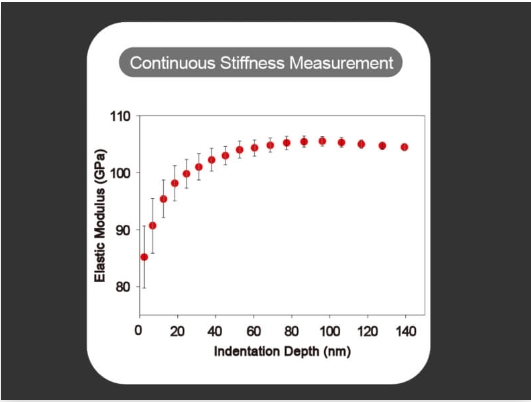

連續剛度測量(CSM)
連續剛度測量用于量化測定動態材料特性，例如應變速率效應和頻率相關特性。NanoFlip納米壓痕儀提供從0.1Hz到1kHz的動態激勵，可實時監測數據，以準確確定初始表面接觸并連續測量接觸剛度隨深度或頻率的變化。

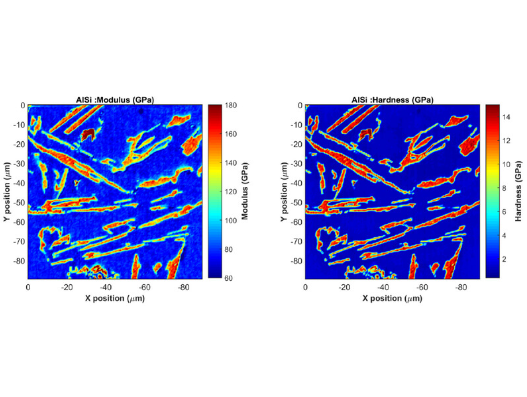

快速材料力學性能成像
對于復合材料而言，不同區域之間的力學性能可能存在很大差異。NanoFlip樣品臺在X和Y方向上行程可達21mm，Z方向馬達行程可達25mm，可以實現不同區域、不同高度樣品的測試。使用NanoBlitz功能選項進行材料表面和斷層力學性能成像，可以快速獲得各種被測力學性能的彩色分布圖。
ISO 14577硬度測試
NanoFlip納米壓痕儀標配包含ISO 14577測試方法，可以依照ISO 14577標準測量材料硬度。該測試方法可自動測量和報告楊氏模量、儀器化壓入硬度、維氏硬度和歸一化的壓痕功。
納米動態力學分析(DMA)
聚合物是極為復雜的材料。為了獲取對聚合物設計有用的信息，應在相應的條件下對相應的樣品進行力學性能測試。納米壓痕測試所需樣品尺寸小、制備要求簡單，更易于實現這種特異性的測量。NanoFlip納米壓痕儀還可在壓頭與材料接觸時振蕩壓頭，實現聚合物復模量和粘彈性的測量。

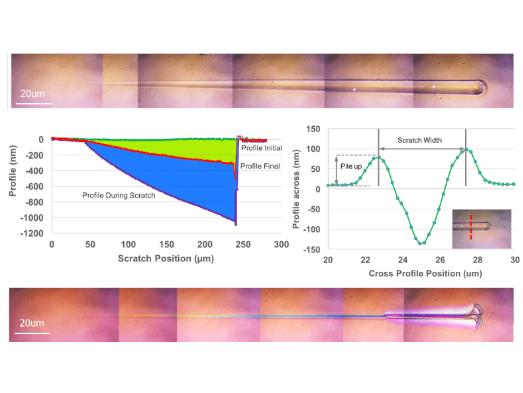

定量劃痕和磨損測試
NanoFlip可以對多種材料進行劃痕和磨損測試。涂層和薄膜要經受多種工藝流程，例如化學機械拋光(CMP)和引線鍵合，這會考驗這些薄膜的強度及其與襯底的附著力。對這些材料來說，重要的是在這些流程中抵抗塑性形變，并保持完好而不從襯底上剝離。
